1、從表面來看，也就是說通過外觀進行檢驗。焊接接頭的外觀檢驗是一種簡單且廣泛使用的檢測方法，它是成品檢驗的重要部分，主要目的是發(fā)現(xiàn)焊縫表面的缺陷和尺寸的偏差。通常通過肉眼觀察，結(jié)合標準樣板、量規(guī)和放大鏡等工具來進行檢驗。如果焊縫表面有缺陷，焊縫內(nèi)部也可能存在問題。

2、物理方法的檢測：物理檢測方法是利用某些物理現(xiàn)象來進行測量或檢驗的方式。對于材料或工件內(nèi)部缺陷的檢測，通常使用無損檢測技術(shù)。無損檢測包括超聲波檢測、射線檢測、滲透檢測和磁力檢測等。

3、受壓容器的強度檢驗：對于受壓容器，除了需要進行密封性測試外，還需進行強度測試。常見的測試方法有水壓測試和氣壓測試兩種。這兩種測試均能檢測在壓力條件下運行的容器和管道的焊縫密封性。相比之下，氣壓測試具有更高的靈敏度和快速性，而且測試后不需要進行排水處理，特別適用于排水困難的產(chǎn)品。然而，氣壓測試的風險相較水壓測試更大。在進行測試時，必須遵循相關的安全技術(shù)措施，以防止在測試過程中發(fā)生意外。

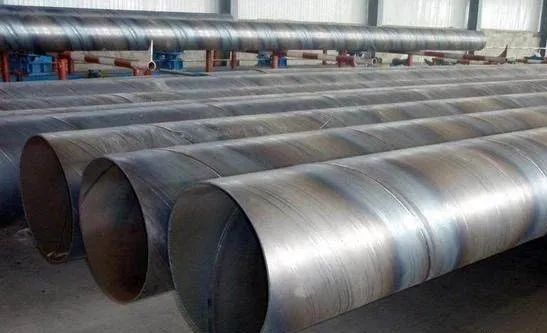

如何檢測螺旋鋼管的質(zhì)量

4、致密性檢驗：對于存儲液體或氣體的焊接容器，可以通過致密性檢驗來發(fā)現(xiàn)焊縫中的不致密缺陷，例如貫穿裂紋、氣孔、夾渣、未焊透及疏松組織等。常用的致密性檢驗方法包括煤油試驗、載水試驗和水沖試驗等。

5、每根鋼管都應進行靜水壓試驗，且不得出現(xiàn)滲漏現(xiàn)象。試驗壓力的計算公式為 P=2ST/D，其中 S 表示靜水壓試驗的試驗應力（單位：MPa）。靜水試驗所用的試驗應力應按照相應鋼材標準規(guī)定的屈服強度最小值（如 Q235 為 235 MPa）的 60% 來確定。對于穩(wěn)壓時間，直徑 D 小于 508 毫米時，試驗壓力的保持時間不少于 5 秒；直徑 D 大于等于 508 毫米時，試驗壓力的保持時間不少于 10 秒。

6. 對于無損檢測的鋼管，補焊焊縫、鋼帶對接焊縫及環(huán)向焊縫需要進行X射線或超聲波檢測。用于傳輸可燃普通流體的鋼材螺旋焊縫應進行100%的X射線或超聲波檢測。而用于水、污水、空氣、采暖蒸汽等普通流體輸送的鋼管螺旋焊縫，則需進行20%的抽查，采用X射線或超聲波檢測。

根據(jù)對螺旋鋼管質(zhì)量的檢驗結(jié)果，通常將其分為三類：合格品、返修品和廢品。合格品是指在外觀和內(nèi)在質(zhì)量上均符合相關標準或交貨驗收技術(shù)要求的螺旋鋼管；返修品則是外觀和內(nèi)在質(zhì)量未完全符合標準或驗收要求，但可以進行返修，且修復后能夠達到標準和驗收條件的螺旋鋼管；廢品則是指外觀和內(nèi)在質(zhì)量均不合格，且不允許返修或返修后仍無法達到標準和驗收條件的螺旋鋼管。
